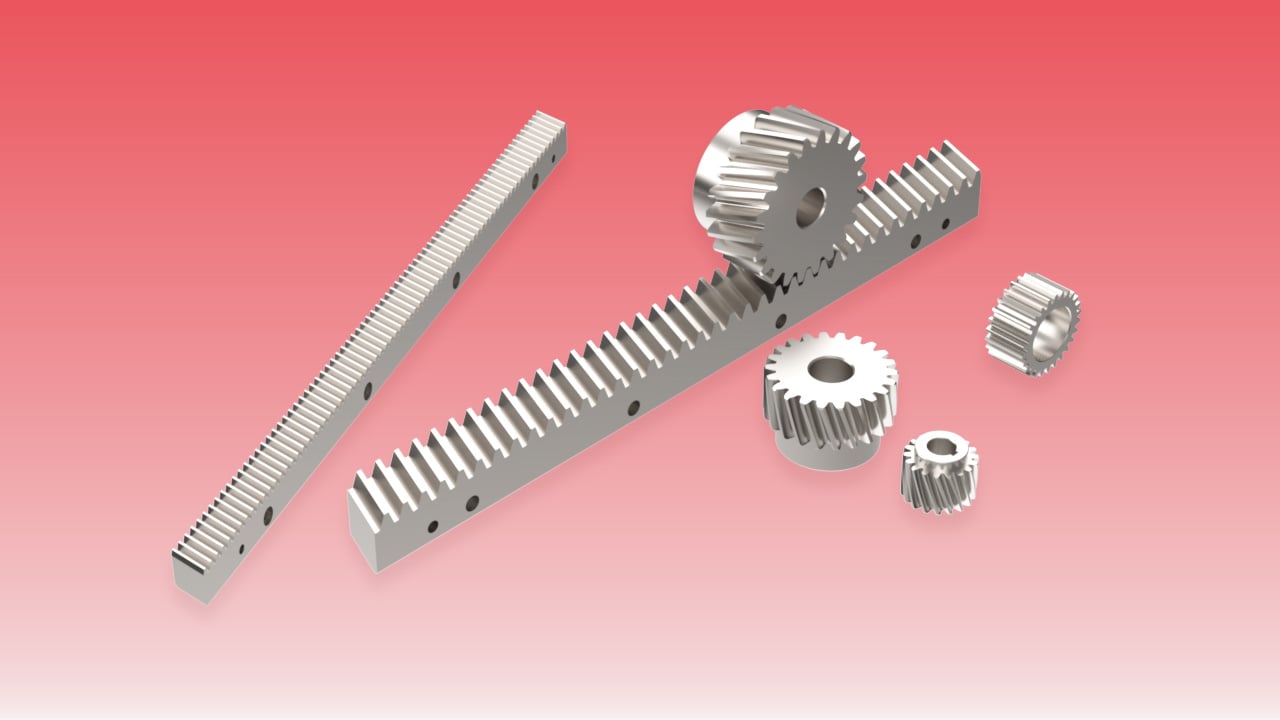

Hammastangot ja hammaspyörät ovat nykyaikaisen konetekniikan olennaisia osia. Ne muuntavat pyörimisliikkeen lineaariseksi liikkeeksi tarkasti ja vakaasti - ratkaisu, jota käytetään automaatiojärjestelmistä raskaisiin nostosovelluksiin. Tässä artikkelissa tarkastelemme muun muassa suunnitteluperiaatteita ja yleisiä käyttötarkoituksia.
Vahvuus piilee yksinkertaisuudessa
Yksinkertaisimmillaan pyörivä hammaspyörä liikuttaa hammastankoa eteen- tai taaksepäin. Tuloksena on tehokas ja erittäin tarkka liike, jossa ei ole riskiä lipsumiselle, kuten hihnajärjestelmissä voi olla. Lisäksi hammastankojärjestelmiä voidaan rakentaa lähes minkä pituisiksi tahansa asentamalla osat sarjaan, mikä tekee tekniikasta houkuttelevan pitkien liikkeiden sovelluksissa.
Sen vahvuus on yksinkertaisuudessa: oikein mitoitettu hammastankojärjestelmä on äänetön, siinä on vähän välystä ja se tarjoaa pitkän aikavälin ennustettavuutta. Kun kuormat ovat suuria, tarvitaan korkeaa tarkkuutta tai suurta dynamiikkaa, sitä on vaikea voittaa.
Huomioitavat suunnitteluperiaatteet
Hammastankojärjestelmää suunniteltaessa useat tekijät vaikuttavat sekä tarkkuuteen että käyttöikään. Optimaalisen suorituskyvyn saavuttamiseksi sinun on otettava huomioon seuraavat tekijät:
- Moduulin koko. Moduuli, eli hampaan koko, määrittää sen, kuinka paljon voimaa järjestelmä voi välittää ja tarkkuuden, jonka se voi saavuttaa. Suurempi moduuli tarjoaa suuremman kuormituskapasiteetin, kun taas pienempi moduuli tarjoaa laadukkaampaa liikettä ja parempaa toistettavuutta.
- Hammastyyppi. Suorahampaiset tangot ovat edullisia ja helposti asennettavia, kun taas vinohampaiset tangot ovat hiljaisempia ja tarjoavat suuremman kuormituskapasiteetin.
- Materiaali ja pintakäsittely. Karkaistu teräs tarjoaa pitkän käyttöiän ja hyvän kestävyyden, kun taas ruostumaton teräs on suositeltavampi ympäristöissä, joissa korroosio voi olla ongelma, kuten elintarviketeollisuudessa tai ulkotiloissa. Vaativiin ympäristöihin on myös pinnoitevaihtoehtoja, kuten mustaoksidi ja kromi.
- Yksi kriittinen parametri on oikeanlainen asennus. Vakaa asennuspinta, liitosten suoruus ja tarkka etäisyys hammaspyörän ja hammastangon välillä ovat ratkaisevan tärkeitä melun, epätasaisen kulumisen ja tarkkuuden menettämisen välttämiseksi. Kun tarvitaan erittäin suurta paikannustarkkuutta, esimerkiksi robotiikassa tai edistyneessä automaatiossa, käytetään usein esijännitettyjä tai hiottuja komponentteja välyksen minimoimiseksi.
Yleisiä sovelluksia
Hammastankojärjestelmiä käytetään useilla teollisuudenaloilla ja ratkaisuissa:
- Automaatioratkaisut: Lineaarinen kohdennus tuotantolinjoilla ja roboteille. Pitkän ulottuvuuden robotit hyötyvät hammastankokäytön tarjoamasta jäykkyydestä ja dynamiikasta.
- Nosto- ja laskusovellukset: Teollisuushissit, ovijärjestelmät ja nostopöydät.
- Kuljetusratkaisut: Tavaroiden tarkka liikuttelu kuljettimilla.
- Erikoiskoneet: Kun vaaditaan suurta tarkkuutta ja pitkää liikettä.
Hammastankojärjestelmien edut
Yhteenvetona voidaan todeta, että hammastangot ja hammaspyörät tarjoavat lujuuden, tarkkuuden ja skaalautuvuuden yhdistelmän, johon vain harvat muut teknologiat pystyvät. Joitakin tärkeimpiä etuja ovat:
- Suuri kuormitettavuus ja jäykkyys. Ihanteellinen vaativiin teollisuusympäristöihin. Kestää suuria voimia verrattuna esimerkiksi hammashihnoihin.
- Pitkät liikematkat ilman suorituskyvyn heikkenemistä. Useita hammastankoja voidaan asentaa sarjaan pitkiä liikematkoja varten. Järjestelmää on helppo laajentaa tarpeen mukaan.
Yhtä tärkeää on kuitenkin mahdollisuus hienosäätää järjestelmää. Valitsemalla oikean moduulin, materiaalin, prosessointiasteen ja esijännityksen voit luoda ratkaisun, joka on sekä kustannustehokas että erittäin luotettava.
Riittävä tieto takaa toimivan järjestelmän
Hammastankojärjestelmän suunnittelu vaatii sekä teoreettista että käytännön kokemusta. Kyse ei ole vain komponenttien valinnasta, vaan kokonaisuuden tarkastelusta: kitka, voitelu, asennus, moottorin valinta ja integrointi koneen kokonaisjärjestelmään. Yhteistyössä asiantuntijan kanssa varmistat, että jokainen muuttuja on optimoitu sovelluksen tarpeisiin ja että tuloksena on vakaa ja kestävä
